DVEŘNÍ POUZDRO NORMA PARALLEL 730 SDK dvoukřídlé

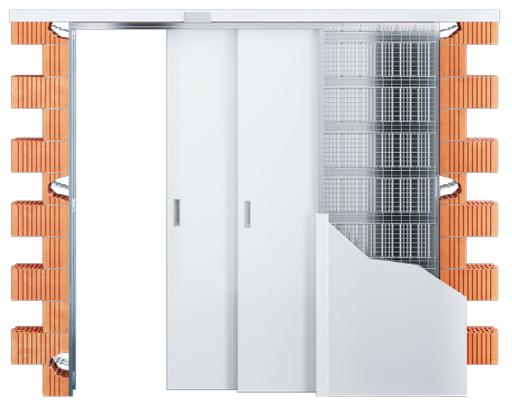

Typ dvojitého obložkového stavebního pouzdra, v němž jsou dvě dveřní křídla zavírající se jedním směrem paralelně za sebou. Pohyb dveřních křídel je synchronizován - Synchronní posuv u typu PARALLEL v ceně.
ÚDAJE POTŘEBNÉ PRO OBJEDNÁNÍ STAVEBNÍHO POUZDRA NORMA PARALLEL
• Čisté průchozí rozměry: D × J
• Typ příčky: SDK × zeď

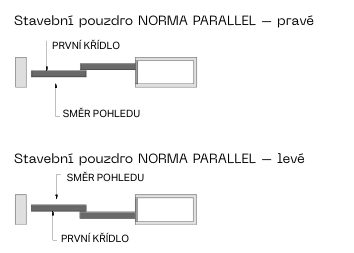

• Typ stavebního pouzdra: pravé × levé
- Určeno pro minimální dokončenou tloušťku příčky 200 mm,
- použití pro SDK i zděnou příčku,
- možnost atypických rozměrů až do průchozí výšky 2 700 mm,
- pro maximální hmotnost jednoho dveřního křídla 120 kg,
- vysoce kvalitní a velmi tlumící pojezdový mechanismus ve speciální hliníkové kolejnici,
- vyjímatelná kolejnice,
- nastavitelný přední i zadní doraz,
- synchronní posuv je v ceně,
- vodící trn s přesným vymezením na střed pouzdra,
- na kapsu pouzdra lze umístit vypínač,
- doživotní záruka.

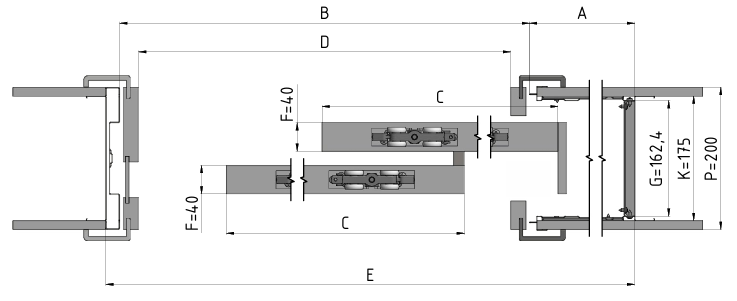

Horizontální řez pouzdra NORMA PARALLEL s dřevěným dveřním křídlem tloušťky 40 mm.

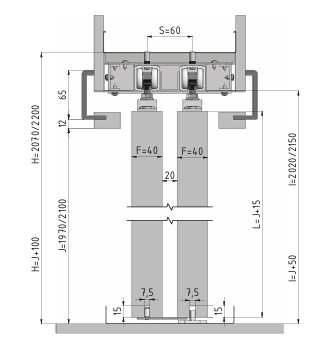

Vertikální řez pouzdra NORMA PARALLEL s dřevěným dveřním křídlem tloušťky 40 mm.

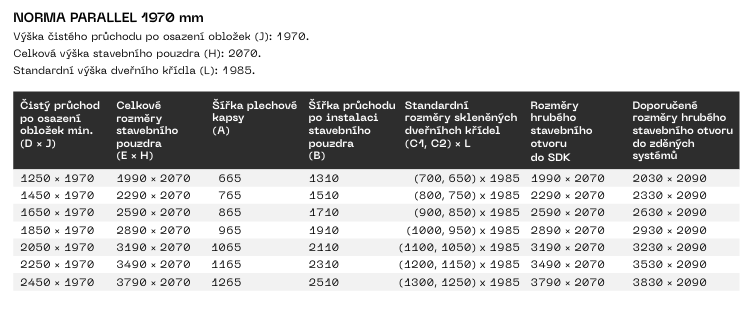

Rozměry pro stavební pouzdro NORMA PARALLEL pro skleněné dveře
Všechny rozměry jsou uvedeny v mm.
Možné tloušťky dveřního křídla (F) pro K 175: jednovrstvé sklo: 8, 10 / lepené sklo: 8,76 a 10,76.

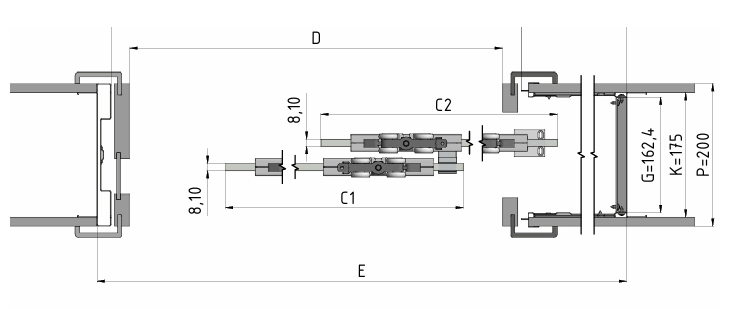

Horizontální řez pouzdra NORMA PARALLEL se skleněným dveřním křídlem tloušťky 40 mm.

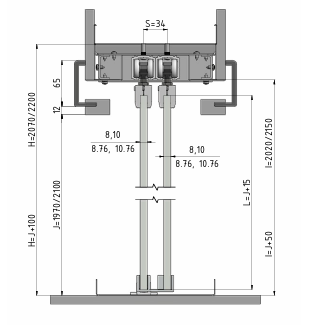

Vertikální řez pouzdra NORMA PARALLEL se skleněným dveřním křídlem tloušťky 40 mm.

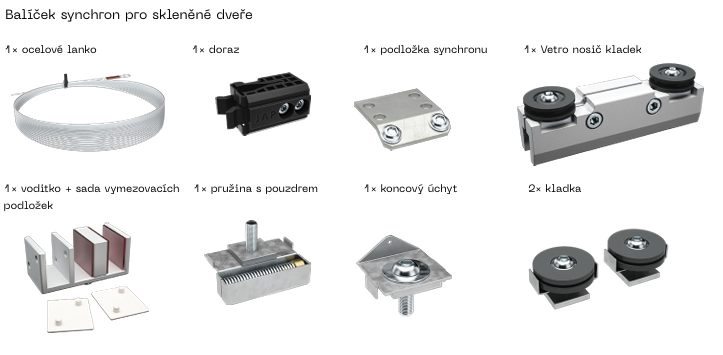

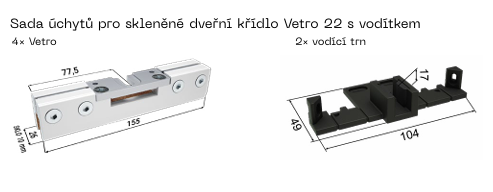

Příslušenství ke stavebním pouzdrům NORMA PARALLEL pro skleněné dveře
Veškeré příslušenství je dodáváno včetně spojovacího materiálu.

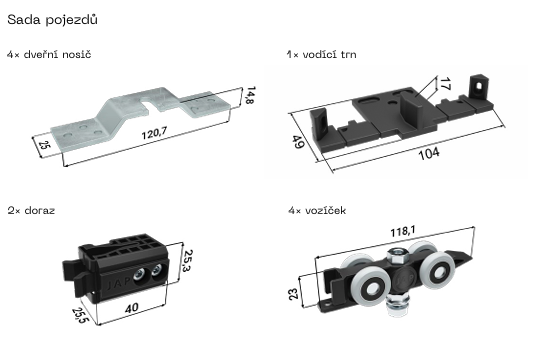

SOUČÁST BALENÍ:
PŘÍSLUŠENSTVÍ ZDARMA:
POVINNÉ PŘÍSLUŠENSTVÍ ZA PŘÍPLATEK x:
Synchronizovaný pojezd pro pouzdra Norma Parallel
| Kategorie: | NORMA |
|---|---|
| Standardní šířka průchodu: | 1250 -2450 mm |
| Standardní výška průchodu: | 1970 mm |
| ? Výška průchodu na míru: | 1980 - 2700 mm |
| Minimální tloušťka dokončené příčky: | 200 mm |
| Maximální hmotnost jednoho dveřního křídla: | 120 kg |
| Vnější tloušťka pouzdra: | 175 mm |
-
Montážní návod (1.8 MB)
-
Montážní návod dřevěných dveří (1006 kB)
-
Montážní návod skleněných dveří (1.2 MB)
-
Montážní návod omítání (366.3 kB)
-
Synchronní posuv dřevěné dveře (773.5 kB)
-
Synchroní posuv skleněné dveře (717.8 kB)
-

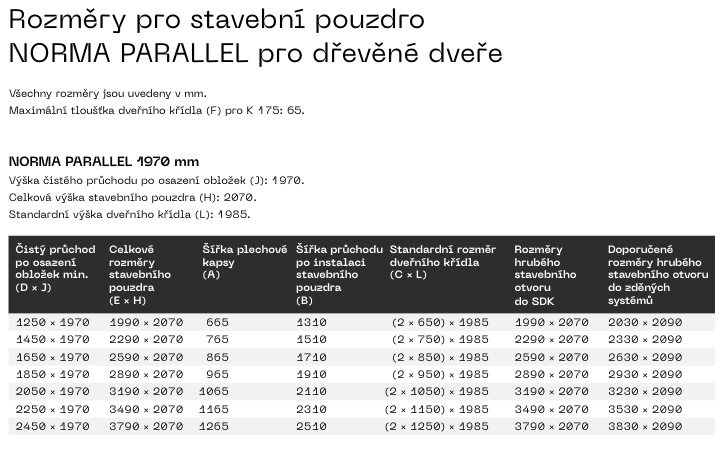

Rozměrové tabulky pro dřevěné dveře (174.9 kB)
-
Rozměrové tabulky pro skleněné dveře (217.4 kB)
Montáž stavebního pouzdra Norma Parallel
Montáž úchytu Vetro 22
